PY-E503可程式恒温恒湿试验箱是航空、汽车、家电、科研等领域必备的测试设备，用于模拟电子仪器仪表、新型材料、电工、车辆、金属、电子产品、航空航天材料等在运输、储存、使用等各种高温、低温、湿热交变环境下，检验材料、配件或仪器设备耐高温、耐寒、耐湿热性能及可能造成的损坏寿命缩减，交变湿热度或恒定试验的温度环境变化后的参数及性能情况测试。
（一）、箱体构造：
2.1.1. 内箱材料：采用SUS304#（1.2mm厚）8K镜面不锈钢板，具有耐酸、耐腐蚀、易清洗等优点。
2.1.2. 外箱材料：冷轧钢板烤漆处理， 1.2mm厚。
2.1.3. 保温及噪音：保温层为聚氨脂整体发泡，体轻耐用，防腐，箱门采用磁胶条封闭，造型美观，控温精度高；内外箱连接部位采用非金属耐高、低温材料，有效降低温度传导；加湿方式采用隔离式加湿；配备密闭式制冷机组，运行平稳，噪音小，不锈钢鳍片式加热管加热空气方式，防锈防腐。
2.1.4. 样品架：采用SUS304#不锈钢冲孔折弯成网状，方便美观，间距可调节；标准配置两块，均匀分布样品承重≦25kg。
2.1.5. 测试孔： 开Φ50mm的测试孔，并附上相应保温隔热配件及专用的密封软塞。
2.1.6. 观察窗：采用双层真空强化玻璃，内侧胶合片式导电膜加热除霜，可清晰观察到箱内试验过程。
2.1.7. 门把手：采用无反作用、防爆门把手，操作简便、安全可靠。
2.1.8. 移动及定位装置：机器底部安装高品质带刹车万向脚轮，可方便快捷得将机器移到指定位置，且固定机器。
（二）、控制系统:
2.2.1. 采用精密液晶显示可编程温度控制器；智能型数显PID微电脑温度控制仪表；
2.2.2. 触控式设定、数位及直接显示，湿度直接显示百分比；温度控制采用热平衡调温方式；
2.2.3. 精密液晶显示可编程温度控制器做程序试验，可以有多组多段编程操作，定值和程序任选，时间可任意设定，可预约启动及停止时间，且停电后可按预约设定冷热启动；
2.2.4. 方便的数据处理：可连接电脑（可选配232通讯接口和LAN通讯接口），具有USB数据转移接口（U盘），用电脑显示，并打印温湿度和时间曲线，为试验过程数据储存与回放提供有力保证。
（三）、冷冻及加热加湿系统：
2.3.1. 冷冻机组采用法国泰康压缩机，并使用美国杜邦环保制冷剂（R404a），便于不同温域采用不同压缩机作功。
2.3.2. 温湿度控制采用P.I.D + S.S.R系统同频道协调控制，自动演算的功能，可将温湿度变化条件立即修正，使温湿度控制更为精确稳定。
2.3.3. 温湿度均采用高精密控制器，相对温湿度性能精确的设定显示，温度分辨率达到0.01℃，湿度0.1%.R.H。
2.3.4. 镍铬合金高速加温电热丝加热，高温完全独立。
2.3.5. 不锈钢管内置镍铬合金高速加温电热丝和高温氧化镁粉加湿，反应快寿命长。
2.3.6. 加热、加湿系统完全独立，且湿度有自动补水装置。
（四）、保护系统：
2.4.1. 设备超温，风机过热保护；
2.4.2. 设备欠相/逆相，制冷系统过载保护，制冷机组超压保护；
2.4.3. 设备定时保护；
2.4.4. 设备防干烧装置保护；
2.4.5. 漏电、运行指示，故障报警后自动停机等保护。
1. GB/T 11158 高温试验箱技术条件
2. GB/T 10589-89 低温试验箱技术条件
3. GB/T 10592-89 高低温试验箱技术条件
4. GB/T 10586-89 湿热试验箱技术条件
5. GB/T 2423.1-2008 低温试验箱试验方法
6. GB/T 2423.2-2008 高温试验箱试验方法
7. GB/T 2423.3-2006 湿热试验箱试验方法
8. GB/T 2423.4-2008 交变湿热试验方法
9. GB/T 2423.22-2008 温度变化试验方法
10. IEC60068-2-1.1990 低温试验箱试验方法
11. IEC60068-2-2.1974 高温试验箱试验方法
12. GJB150.3-2009 高温试验 -军用装备实验室环境试验方法
13. GJB150.4-2009 低温试验-军用装备实验室环境试验方法
14. GJB150.9-2009 湿热试验-军用装备实验室环境试验方法
| 型号 | PY-E503-100K40 | PY-E503-100K70 | ||
| 标称内容积 | 100L | |||
| 内箱尺寸 | 400mm×500mm×500mm（W×H×D） | |||
| 外形尺寸 | 940mm×1400mm×1075mm（W×H×D） | |||
| 重量 | 230kg | 230kg | ||
| 电流 | 20A | 25A | ||
| 功率 | 4.5kw | 5.5kw | ||
| 电源 | 单相，220V，50/60HZ | 单相，220V,50/60HZ | ||
| 技 术 参 数 |
温度范围 | 空载－40℃ ～ + 150℃ | 空载－70℃ ～ + 150℃ | |
| 湿度范围 | 20%~98%R.H.（可非标5%~98%R.H.) | |||

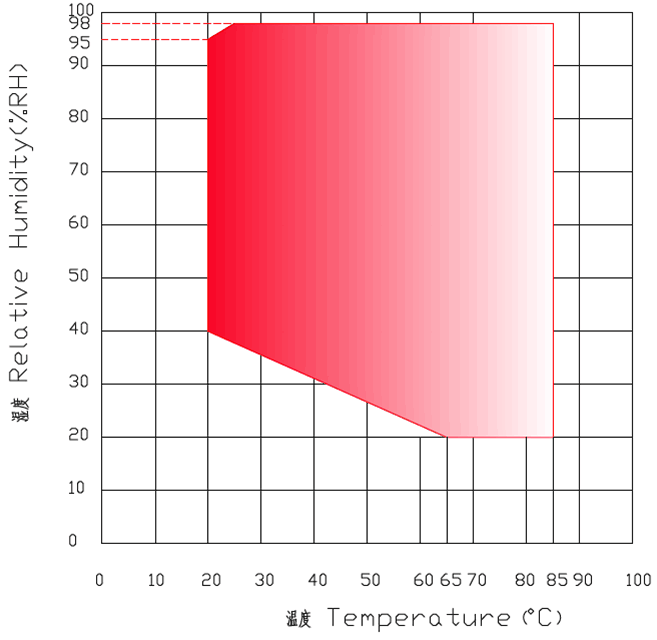

| 温湿度范围表 |  |
|||
| 控制精度 |
温度分辨率：0.01℃ 湿度分辨率：0.1%R.H 温度偏差： ±0.5℃ 湿度偏差： ±2%R.H 温度均匀度：≦ 2℃ 湿度均匀度：±3%R.H 温度波动度：±0.5℃ 湿度波动度：± 2%R.H |
|||
| 升降温速率 | 升温时间：-70℃ → + 150℃ 全程平均 ≧ 3℃ / min | |||
| 降温时间：150℃ → -70℃ 全程平均 ≧ 1℃ / min | ||||
| 制 冷 系 统 |
制冷方式 | 单级制冷方式/机械式二元复叠制冷方式 | ||
| 冷却系统 | 风冷式 | |||
| 压缩机 | 进口法国泰康（或日立，谷轮）全封闭压缩机 | |||
| 冷媒 | 环保冷媒R404A/R23 | |||
| 鼓风机 | 离心风机带强制循环 | |||
| 蒸发器 | 翅片管式换热器 | |||
| 冷凝器 | 风冷式鳞片式冷凝器，冷却风机散热 | 不锈钢钎焊板式换热器 | ||
| 干燥过滤器 | 吸收制冷系统制冷剂中的残留水分使其不会冰堵；吸收酸性物质和过滤掉系统中的固体杂质颗粒、铜削等使其不会脏堵，保护膨胀阀和毛细管的正常工作 | |||
| 加湿系统 | 不锈钢护套式加湿器 | |||
| 加热系统 | 镍铬合金加热器 | |||
| 供水系统 | 前置式PE食品级水箱，全自动给水系统 | |||
| 控 制 系 统 |
控制器 | 台湾台通控制器 | ||
| 画面显示功能 | 1.温湿度设定(SV)实际(PV)值直接显示 2.可显示执行程序号码,段次,剩余时间及循环次数, 运转时间显示 3.程序编辑以及图形曲线显示 4.具单独程序编辑画面,每页可输入4个段次温湿度,时间 5.定点或程序动作状态显示 6.语言转换可以切换中文/英文 7.7寸真彩显示屏幕 |
|||
| 程序容量及 控制功能 |
1.可使用的程序量:最大120组,1个程序可由1~99段次组合而成，容量: 1200段 2.可重复执行命令:每一个命令可达999次，温湿度斜率设定可由时间轴来设定；3.程序间可设定联结使用；程序之制作采对谈式操作简单；具有编辑,清除,插入等功能；组时间信号输出控制(可控制待测物ON/OFF动作) 4.具有9组PID参数设定 5.程序执行中具有跳档,保持功能 6.具有断电程序记忆,复电后自动启动并接续执行程序功能 7.资料获取,汇出,查看图形功能 8.PID自动演算和FUZZY控制功能 9.荧幕可作背光调整,可设定背光时间 10.荧幕显示保护功能可做定时或手动关闭设定 11.程序复制,COPY, 连接功能,编辑实验标题等程序编辑功能 12.具有预约启动及关机功能 13.具有日期,时间调整功能 14.按键及画面锁定(LOCK)功能 15.待机看图功能及异常处理图片说明功能 |
|||
| 控 制 系 统 |
通讯界面 | 1.R232/485通讯 2.可显示曲线,资料获取 3.可做为监控及遥控系统 |
||
| 设定方式 | 中/英文界面、触摸式输入 | |||
| 运行方式 | 程序方式 / 定值方式 | |||
| 设定范围 | 最大温度范围上下限5℃ | |||
| 显分辨率 | 温度：0.01℃；时间：0.1min; | |||
| 断电记忆功能 | 可设定断电恢复模式为：热起/冷起/停止 | |||
| 输 入 | 铂电阻 | |||
| 存储功能 | 标准配置2G SD卡记录试验资料曲线，可上传及下载资料，可扩充存储量 | |||
| 软件使用环境 | IBM PC兼容机，PⅡ以上CPU，128M以上存储器，简体中文Windows2000或简体中文 WindowsXP作业系统 | |||
| 序号 | 品 名 | 品牌 | 参考图 |
| 1 | 温度控制器 | 台湾台通 |  |
| 2 | 制冷压缩机 | 法国泰康 |  |
| 3 | 冷冻电磁阀 | 日本鹭宫 |  |
| 4 | 油分离器 | 美国艾默生 |  |
| 5 | 干燥过滤器 | 美国艾默生 |  |
| 6 | 固态继电器 | 瑞士佳乐 |  |
| 7 | 空气开关 | 施耐德 |  |
| 8 | 中间继电器 | 施耐德 |  |
| 9 | 温湿度传感器 | 台湾松扬 |  |
| 10 | 加热发热管 | 台湾伟德 |  |
| 11 | 加湿管 | 台湾伟德 |  |
| 12 | 视窗玻璃 | 台湾佩信 |  |
| 13 | 交流接触器 | 施耐德 |  |
| 14 | 热继电器 | 施耐德 |  |
| 15 | 自动补水泵 | 三角洲 |  |

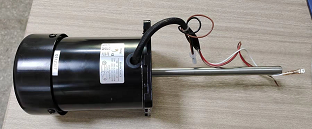

| 16 | 循环风机 | 台湾尚煜 |  |
| 17 | 冷凝风扇 | 马尔 |  |
